PH-PG3230透過型偏光顕微鏡は、無限遠光学システムを採用し、無限遠ストレスフリーアクロマート対物レンズを搭載しており、光の偏光特性を利用して双折射率を持つ物質の研究や識別に必要な装置です。 単一偏光観察、直交偏光観察、コーンライト観察などに使用できます。 地質学、化学、医学、薬学分野の研究や検査、また、液体高分子材料、生体高分子、液晶材料などの結晶学的観察に広く利用されており、科学機関や大学での研究や教育に理想的な機器です。
性能特徴
この装置は、無限遠光学システムとモジュラーデザインを備えています。
無限遠ストレスフリーな長作動距離フラットフィールド対物レンズを搭載。
広角フラットフィールド接眼レンズを持っています：視野の直径Ф22mm。
粗動·微動同軸焦準装置、粗動固さ調整可能、リミットロック装置付き、微動グリッド値：2μm。
偏光板と検出器360°回転可能、偏光板を光路の内外に移動させることができます。
回転式ステージ、360°イコールスケール、6′バーニアスケール、中心調整可能、ロック装置付き、テーブルの有効垂直移動量は30mmまで。
広電圧電源（85-265V 50/60Hz）を使用しています。6V30Wのハロゲンランプによる照明で、明るさの調整が可能。
目視観察と顕微鏡撮影を自由に切り替えられる三眼鏡筒は、撮影時には100％光を通すので、光量の少ない顕微鏡撮影に適しています。
製品詳細

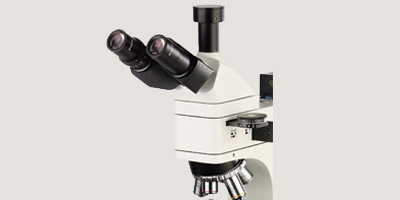

観察システム
ヒンジ式観察鏡筒：三眼観察鏡筒、単視度調整可能、鏡筒30°傾斜、100％光透過の撮影が可能、カメラユニットも接続可能。
接眼レンズ：WF10X広視野フラットフィールド接眼レンズ、視野範囲Φ22mmで、広くフラットな観察空間を提供します。
対物レンズ：ストレスフリーフラットフィールドアクロマート対物レンズ（カバースリップなし）、対物レンズセンター調整可能、対物レンズの中心と回転式ステージの中心が合致するように確保できます。

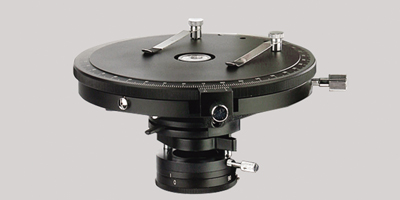

ステージ
回転式ダブルレイヤーの移動円形ステージ、360°イコールスケール、6′バーニアスケール、中心調整可能、ロック装置付き、テーブルの有効垂直移動量は30mmまで。

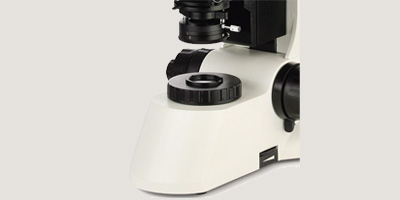

スルーライトシステム
6V 30Wのハロゲンランプで、明るさを調整できます。 明るくクリアな視界が得られます。 偏光方向が360°回転し、0、90、180、270の4つのポジションを持つデフレクターをアパーチャライトバーの下に配置。

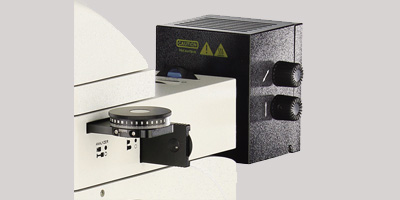

落射照明システム
6V 30Wのハロゲンランプで、明るさ調整可能。 視野角ライトバーアパーチャライトバーを内蔵。プッシュプル式デフレクター は360°回転可能。ツールなしで電球の交換をを簡単に取り付け可能。
-
PH-PG3230シリーズズーム型実体顕微鏡
製品モデル
PH-PG3230
接眼レンズ
広視野WF10X(視野直径Φ22mm)
分割接眼レンズ10X(視野数Φ22mm) 0.10mm/グリッド
対物レンズ
ストレスフリーアクロマート対物レンズ(カバーガラスなし)
PL L5X/0.12 作動距離：26.1 mm
PL L10X/0.25 作動距離：20.2 mm
PL L40X/0.60（スプリング付） 作動距離：3.98 mm
PL L60X/0.70（スプリング付） 作動距離：3.18 mm
落射照明システム
6V30Wハロゲン照明、明るさ調整可能
偏光板360°回転
偏光検出器360°回転、带刻度和微动游标
内蔵視野と開口絞り
レボルバ
レボルバ中心調整可能(4穴)
中間筒
プッシュイン式ボアスコープ
コンペンセーター
λ , λ/4水晶ウェッジコンペンセーター
接眼レンズ鏡筒
三眼30°傾斜、100％光透過撮影可能
焦準装置
粗微動同軸フォーカス、ロックとポージング機能付き、
微動グリッド値：2μm
オプション
パーツ
仕様
対物レンズ
ストレスフリーアクロマート対物レンズ(カバーガラスなし)
PL L 20X/0.40作動距離：8.80mm
PL L50X/0.70（スプリング付） 作動距離：3.68 mm
PL L80X/0.80（スプリング付） 作動距離：1.25 mm
PL L100X/0.85(スプリング付) 作動距離：0.40 mm
レボルバ－
五孔 (内向きボールベアリング)
移动尺
移動範囲：30mmX25mm
CCDマウント
0.4X
0.5X
0.5Xテープデバイダー、0.1mm/グリッド付
摄像仪装置
USB出力：USB2.0 USB3.0 500万、600万、
1000万、1400万、2000万解像度
HDMI出力：200、500/800/1400万解像度
デジタルカメラマウント
CANON(EF) 、NIKON(F)
-
