PH-M2030B
PH-M2030透反射正置金相显微镜
- 产品描述
- 技术特点
- 资料下载
-
PH-M2030透反射正置金相显微镜是适用于对不透明物体或透明物体的显微观察。本仪器配置落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏振观察装置，具有图像清晰、衬度好，操作方便等特点，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
性能特点：
▲配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。
▲粗微动同轴调焦机构，粗动松紧可调，带锁紧和限位装置，微动格值:2μm。
▲配置落射与透射两套照明系统，能分别对不透明物体或透明物体进行显微观察。
▲6V20W卤素灯，亮度可调。
▲三目镜筒,可自由切换正常观察与偏光观察，可进行100%透光摄影。
产品细节：

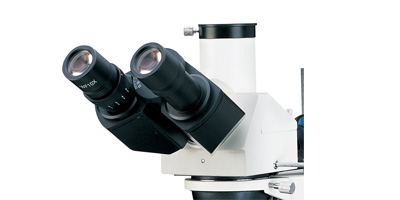

● 观察系统
铰链式观察筒：三目观察筒，单视度可调，镜筒30°倾斜，可连接摄影、摄像装置。
● 目镜
WF10X大视野平场目镜，视场范围Φ18mm，提供了宽阔平坦的观察空间。

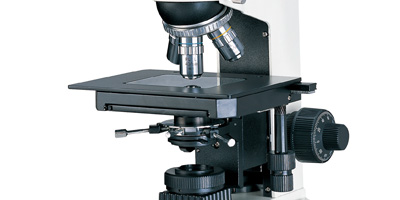

● 机械载物台
双层机械式载物台，尺寸：185mmX140mm；移动范围：75mmX50mm，适度的设计理念，使用者操作载物台时更方便更舒适。

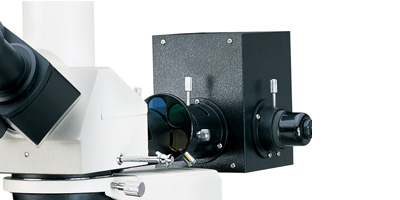

● 落射照明系统
6V 20W卤素灯，亮度可调。内置视场光阑、孔径光阑、（黄、蓝、绿、磨砂玻璃）滤色片转换装置，推拉式起偏振器。

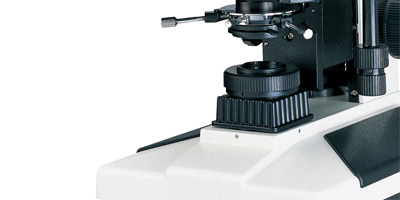

● 透射照明系统
内置式卤素灯照明装置：采用6V 20W卤素灯（亮度可调），能提高清晰鲜明的显微观察像。
● 集光器
带视场光阑集光器。
● 聚光镜
阿贝聚光镜NA1.25，升降上下可调。
● 摄影摄像观察
通过配置摄像观察附件（CCD接头、数码相机接头、数码单反相机接头等）可实现高清晰的数码摄录和摄像观察方式。
-
PH-M2030透反射金相显微镜主要参数
产品型号
PH-M2030
配置型号
PH-M2030A
PH-M2030B
目镜筒
三目镜筒，倾斜30°（内置检偏振片,可进行切换）
目镜
大视野 WF10X（Φ18mm）
物镜
长距平场消色差物镜（无盖玻片）
PL 5X/0.12
长距平场消色差物镜（无盖玻片）
PL 5X/0.12
长距平场消色差物镜（无盖玻片）
PL L10X/0.25
长距平场消色差物镜（无盖玻片）
PL L10X/0.25
长距平场消色差物镜（无盖玻片）
PL L40X/0.60
长距平场消色差物镜（无盖玻片）
PL L40X/0.40
长距平场消色差物镜（无盖玻片）
PL L60X/0.75（弹簧）
长距平场消色差物镜（无盖玻片）
PL L40X/0.60
长距平场消色差物镜（无盖玻片）
PL L60X/0.75（弹簧）
转换器
四孔（内向式滚珠内定位）
五孔（内向式滚珠内定位）
落射照明系统
6V 20W卤素灯，亮度可调
落射照明器带视场光栏、孔径光栏、起偏振片，（黄、蓝、绿）滤色片和磨砂玻璃
调焦机构
粗微动同轴调焦，微动格值：2μm，粗动松紧可调，带锁紧和限位装置
载物台
双层机械移动式（尺寸：185mmX140mm，移动范围：75mmX50mm）
透射照明系统
阿贝聚光镜 NA.1.25 可上下升降
蓝滤色片和磨砂玻璃
集光器，卤素灯适用
6V 20W 卤素灯，亮度可调
选配件
名称
类别/技术参数
目镜
大视野 WF16X（Φ11mm）
分划 10X（Φ18mm）格值0.1mm/格
物镜
长距平场消色差物镜（无盖玻片）PL L 50X/0.70
长距平场消色差物镜（无盖玻片）PL L 80X/0.80
长距平场消色差物镜（无盖玻片）PL L 100X/0.85（弹簧）
平场消色差物镜（无盖玻片）PL 100X/1.25（弹簧，油）
滤色片
绿滤色片
黄滤色片
CCD接头
0.5X
1X
0.5X带分划尺，格值0.1mm/格
摄像仪装置
USB输出：USB2.0 USB3.0 500万、600万、1000万、1400万、2000万像素可选
HDMI输出：200、500、800、1400万像素可选
数码相机接头
CANON(EF)
-
